Penguard HB

Mã SP:

Giá liên hệ

Đây là loại sơn 2 thành phần gốc epoxy có trọng lượng phân tử cao, đóng rắn bằng polyamide. Được thiết kế dùng làm lớp sơn đa dụng có thể sơn ở chiều dày cao cho công trình đóng mới. Có thể dùng làm lớp chống rỉ, lớp trung gian, lớp phủ hoàn thiện hay làm hệ sơn một lớp trong môi trường khí quyển và ngâm nước. Thích hợp dùng làm sơn phủ trên bề mặt chuẩn bị tốt của thép carbon, nhôm, thép tráng kẽm, thép sơn chống rỉ tạm thời, thép không rỉ, bê tông và bề mặt phun kẽm nóng.

Gọi Chat tư vấn
  • icon 1
  • icon 2
  • icon 3
  • icon 4

Thông tin chi tiết

Mục đích sử dụng
Thích hợp cho cấu trúc sắt thép và hệ thống đường ống trong môi trường ăn mòn từ thấp tới rất cao và môi
trường ngâm nước. Đề nghị sử dụng cho môi trường biển, nhà máy lọc dầu, nhà máy điện, cầu, công trình cao
tầng và thiết bị khai thác mỏ.
Màu sắc
màu xám, đỏ, trắng

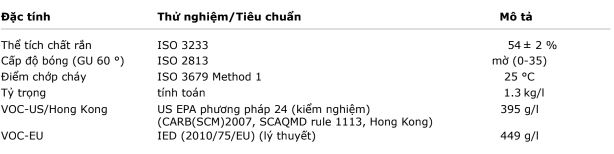

Thông số sản phẩm
Những giá trị trên là những giá trị tiêu biểu cho những sản phẩm được sản xuất bởi nhà máy, nó có thể thay đổi tùy theo màu sắc.
Tất cả thông số được áp dụng cho sơn đã được pha trộn.
Mô tả về độ bóng: Theo định nghĩa của Jotun.

Chiều dày mỗi lớp
Dãi thông số kỹ thuật tiêu chuẩn đề nghị
Chiều dày khô                 80 - 150 μm
Chiều dày ướt                150 - 280 μm
Định mức phủ lý thuyết  6.8 - 3.6 m2/l
Bảng thông số kỹ thuật
Chuẩn bị bề mặt
Nhằm bảo đảm độ bám dính lâu dài của lớp kế, bề mặt phải sạch, khô và không chứa những tạp chất khác.
Chỉ đạt được hiệu năng tối đa của màng sơn bao gồm độ bám dính, khả năng chống ăn mòn, khả năng chịu nhiệt và chịu hóa chất khi tiến hành chuẩn bị bề mặt theo cấp độ “Đề nghị”.

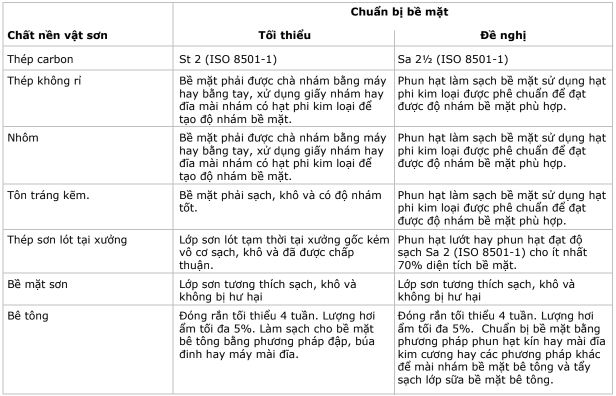

Bảng tổng kết cho công tác chuẩn bị bề mặt

Thi công
Phương pháp thi công
Sản phẩm có thể được thi công bằng
Dạng phun: Sử dụng máy phun sơn yếm khí (airless spray).
Cọ/chổi sơn: Được đề nghị dùng cho công tác sơn dậm vá góc cạnh và diện tích nhỏ.Cẩn thận để đạt được chiều dày khô qui định.
Bảng thông số kỹ thuật
Tỷ lệ pha trộn (theo thể tích)
Penguard HB Comp A 4 phần
Penguard Comp B 1 phần
Dung môi pha loãng/vệ sinh
Chất pha loãng: Jotun Thinner No. 17
Dữ liệu hướng dẫn cho máy phun sơn
Cỡ béc (inch/1000):     13-23
Áp lực tại đầu súng phun (tối thiểu):  150 bar/2100 psi
Thời gian khô và đóng rắn
Xin tham khảo bảng Hướng dẫn thi công (AG) để biết thông tin về thời gian tối đa để sơn lớp kế của sản phẩm  này.
Thời gian khô và đóng rắn được xác định trong điều kiện nhiệt độ được kiểm soát và độ ẩm tương đối dưới 85%, và ở chiều dày khô trung bình của sản phẩm.
Khô bề mặt: giai đoạn khô mà khi nhấn nhẹ lên màng sơn sẽ không để lại dấu tay hay cảm thấy bị dính.
Khô để đi lại được: thời gian tối thiểu trước khi màng sơn có thể chịu được việc đi lại trên nó mà không để lại vết hằn hay hư hại.
Khô để sơn lớp kế, tối thiểu: thời gian đề nghị ngắn nhất trước khi có thể thi công sơn lớp kế tiếp.
Khô/đóng rắn để sử dụng: thời gian tối thiểu trước khi màng sơn có thể hoàn toàn tiếp xúc với môi trường sử dụng/trung bình.
Thời gian để phản ứng và thời gian sống sau khi pha trộn
Chịu nhiệt
Thời gian chịu nhiệt tới đỉnh tối đa 1 giờ.
Nhiệt độ liệt kê trên chỉ liên quan tới khả năng bảo vệ. Khả năng của màng sơn về mặt thẩm mỹ sẽ bị ảnh hưởng ở nhiệt độ này.
Xin lưu ý rằng màng sơn có khả năng chịu nhiệt khi ngâm vào hóa chất tới mức độ nào thì tùy thuộc vào loại hóa
chất đó và thời gian ngâm lâu hay mau. Khả năng chịu nhiệt sẽ bị ảnh hưởng bởi tính toàn bộ của hệ thống sơn.
Phải bảo đảm rằng khi đó khả năng chịu nhiệt của từng lớp sơn phải như nhau.

Tính tương thích của sản phẩm
Tùy vào môi trường thực tế mà hệ sơn chịu đựng, có thể sử dụng nhiều loại sơn lót và sơn phủ khác nhau để kết hợp với sản phẩm này. Một vài thí dụ như bên dưới. Xin liên hệ với Jotun để có thêm chi tiết.
Lớp trước: sơn lót tại xưởng kẽm vô cơ silicate, epoxy, epoxy mastic, epoxy kẽm, kẽm silicate
Lớp kế: acrylic, epoxy, polyurethane, polysiloxane, vinyl epoxy






Các sản phẩm liên quan
